Kapag pumipili ng mga gasket na materyales para sa mga pang-industriyang flanged na koneksyon, ang lakas ng makina ay isang mapagpasyang kadahilanan na nakakaapekto sa pangmatagalang pagiging maaasahan ng sealing, pagpapanatili ng bolt load, at paglaban sa blowout.Mga gasket ng PTFEat graphite gaskets ay dalawang malawak na tinukoy na non-metallic sealing solution, ngunit malaki ang pagkakaiba ng kanilang mekanikal na pag-uugali sa ilalim ng compression, thermal cycling, at internal pressure. Sa Ningbo Kaxite Sealing Materials Co., Ltd., na-engineer namin ang parehong linya ng produkto sa loob ng mahigit dalawang dekada. Gumagawa ang aming pabrika ng mga high-density na PTFE gasket at exfoliated graphite gasket na nakakatugon sa mga pamantayan ng ASTM F104 at DIN 28091. Ang pag-unawa sa kanilang natatanging stress-strain curves at creep relaxation performance ay nakakatulong sa mga engineer na maiwasan ang flange leakage at gasket extrusion failure.
Sa komprehensibong gabay na ito, inihahambing ng aming engineering team ang uniaxial compressive strength, tensile modulus, stress relaxation rate, at bolt torque retention sa pagitan ng mga premium na PTFE gasket at flexible graphite gasket. Ang aming factory testing data ay nagpapakita na habang ang graphite ay nag-aalok ng higit na mataas na temperatura na katatagan, ang aming reinforced PTFE gaskets ay naghahatid ng mas mahusay na elastic recovery at mas mababang creep sa ambient hanggang katamtamang temperatura. Matututuhan mo kung aling materyal ang nagbibigay ng mas mataas na lakas ng makina para sa iyong partikular na klase ng presyon, flange surface finish, at mga kinakailangan sa assembly torque. Kasama sa mga sumusunod na seksyon ang mga detalyadong talahanayan ng parameter, real-world na mga tala ng aplikasyon, at mga sagot sa mga madalas itanong batay sa ISO 9001:2025 validation mula sa Ningbo Kaxite Sealing Materials Co., Ltd.
Ang mekanikal na lakas ng isang gasket ay hindi isang solong parameter kundi isang kumbinasyon ng compressive resistance, modulus of elasticity, recovery percentage, at creep relaxation behavior. SaNingbo Kaxite Sealing Materials Co., Ltd., inuri ng aming pabrika ang mga PTFE gasket sa virgin, 25% glass-filled, at carbon-filled na grado, habang ang graphite gasket ay ikinategorya bilang pinalawak na graphite na may mga insert na lata o hindi kinakalawang na asero. Ang aming laboratoryo ay nagsasagawa ng ASTM F36 para sa compressibility at recovery, ASTM F38 para sa creep relaxation, at ASTM F152 para sa tensile strength. Ang mga resulta ay nagpapakita na ang karaniwang PTFE gaskets ay may mas mababang paunang lakas ng compressive kaysa sa grapayt ngunit mas mataas ang elastic recovery pagkatapos ng load cycling.
Ang aming pabrika ay gumawa ng higit sa 500,000 piraso noong nakaraang taon sa ilalim ng tatak na Ningbo Kaxite Sealing Materials Co., Ltd., at palagi naming naobserbahan na ang mga kinakailangan sa lakas ng makina ay lubos na nakadepende sa pagkamagaspang ng flange (Ra 3.2 vs 6.3 μm) at pamamaraan ng bolt torque. Para sa mga application na nangangailangan ng mataas na bolt torque retention (sa itaas 150 Nm sa M16 bolts), ang aming mga graphite gasket ay nagpapakita ng hindi gaanong permanenteng pagkawala ng kapal. Gayunpaman, para sa mga system na may madalas na mga thermal cycle at vibration, ang aming reinforced PTFE gaskets ay nagbibigay ng mahusay na dynamic na sealing dahil sa mas mahusay na memorya ng hugis. Nasa ibaba ang isang detalyadong talahanayan ng paghahambing ng mga pangunahing mekanikal na parameter na napatunayan ng aming panloob na sentro ng kalidad.
| Ari-arian | Mga Virgin PTFE Gasket (Ningbo Kaxite) | 25% Mga Gasket ng PTFE na Puno ng Salamin | Mga Flexible na Graphite Gasket (98% C) |
| Lakas ng Compressive (MPa) ASTM D695 | 15 – 20 | 25 – 32 | 35 – 45 (limitado sa high strain) |
| Lakas ng Tensile (MPa) ASTM F152 | 14 – 18 | 18 – 24 | 4 – 6 (napakababa, reinforced grade 10–12) |
| Compressibility% (sa 34.5 MPa) | 12 – 18 | 8 – 12 | 18 – 28 |
| % ng Pagbawi (ASTM F36) | 45 – 60 | 35 – 50 | 10 – 20 |
| Stress Relaxation % (1000 oras, 100°C) | 35 – 45 | 25 – 30 | 20 – 25 |
| Gumapang sa 40 MPa (pagkawala ng kapal %) | 7 – 9 | 4 – 6 | 3 – 5 |
Ipinapakita ng aming mga factory test na ang pagpili ng lakas ng makina ay dapat isaalang-alang hindi lamang ang raw data kundi pati na rin ang pagtanda na partikular sa application. Para sa PTFE gaskets, ang aming glass-filled na variant ay nagpapataas ng compressive modulus ng 60% kumpara sa virgin PTFE, na ginagawa itong angkop para sa mga pressure na hanggang 5 MPa. Ang mga graphite gasket, sa kabila ng mababang lakas ng tensile, ay may mataas na compressive resistance dahil sa pag-slide ng layer, ngunit nangangailangan sila ng maingat na paghawak upang maiwasan ang pag-chip sa gilid. Sa Ningbo Kaxite Sealing Materials Co., Ltd., palagi naming inirerekumenda ang mga kalkulasyon ng gasket seating stress batay sa ASME PCC-1. Ang aming engineering team ay nagbibigay ng libreng bolt torque table para sa bawat materyal na grado.
Ang creep at stress relaxation ay mga mekanikal na tugon na nakasalalay sa oras na direktang nakakaapekto sa pagkawala ng pagkarga ng flange bolt. Sa paglipas ng panahon, ang kapal ng gasket ay bumababa (gumagapang) at ang sealing stress ay bumababa (relaxation), na humahantong sa potensyal na pagtagas. Ang aming pabrika ay nagsagawa ng 2000-oras na creep test sa 80°C at 30 MPa na paunang stress, na sinusubaybayan ang parehong PTFE gasket at graphite gasket. Nalaman namin na ang mga PTFE gasket ay nagpapakita ng pangunahing creep sa loob ng unang 200 oras, pagkatapos ay nagpapatatag, habang ang graphite ay nagpapakita ng linear creep na gawi para sa mas mahabang tagal dahil sa lamellar na istraktura nito. Para sa cyclic na serbisyo tulad ng mga heat exchanger, ang aming PTFE gasket na may 25% glass filler ay nagbawas ng kabuuang creep ng 40% kumpara sa virgin PTFE.
Mula sa pananaw ng lakas ng makina, ang creep resistance ay nangangahulugan ng mas mataas na pangmatagalang pagpapanatili ng pagkarga ng gasket. Nasa ibaba ang isang bullet-point na paghahambing batay sa mga panloob na ulat ng Kaxite:
Gumagamit ang aming pabrika ng multi-station creep relaxation tester (ASTM F38) at napatunayan na para sa mekanikal na lakas sa mga tuntunin ng pangmatagalang pagpapanatili ng stress, ang mga graphite gasket sa pangkalahatan ay higit na mahusay sa purong PTFE. Gayunpaman, kapag nagdagdag kami ng structural reinforcement tulad ng glass fiber o isang metal core sa PTFE gaskets, ang pagkakaiba ay lumiliit nang husto. Gumagawa ang Ningbo Kaxite Sealing Materials Co., Ltd. ng kakaibang envelope PTFE gasket na may panloob na stainless steel mesh na nagpapababa ng creep sa mas mababa sa 3% pagkatapos ng 2000 oras. Para sa mga kritikal na aplikasyon gaya ng mga offshore platform o chemical reactor, inirerekomenda ng aming engineering team na itugma ang mga katangian ng creep na may flange rigidity. Ang mga malalambot na flanges ay nangangailangan ng mga gasket na may mas mababang creep upang mapanatili ang sealability, na mahusay na naghahatid ng aming mga punong PTFE gasket.
Habang ang lakas ng compressive ay nakakakuha ng higit na pansin, ang tensile strength at flexibility ay parehong kritikal para sa mekanikal na lakas sa panahon ng pag-install at pressure surges. Ang mga graphite gasket ay may likas na mababang tensile strength (karaniwan ay 4-6 MPa), ibig sabihin, maaari silang mapunit kung mali ang pagkakahawak o kung mangyari ang flange misalignment. Sa kabaligtaran, ang aming PTFE gasket ay nag-aalok ng tensile strength sa pagitan ng 14 at 24 MPa depende sa filler content. Ang mataas na tensile strength na ito ay nagbibigay-daan sa PTFE gaskets na makatiis sa differential flange movement at piping thermal expansion nang walang crack. Ang aming pabrika ay nag-publish ng isang case study kung saan ginamit ng heat exchanger na may 2mm flange angular misalignment ang aming 25% glass-filled PTFE gaskets at pinaandar sa loob ng 4 na taon nang walang pagtagas; nabigo ang parehong aplikasyon sa loob ng 8 buwan gamit ang graphite dahil nahati ang gasket sa gilid ng panlabas na diameter.
Ang kakayahang umangkop bilang mekanikal na katangian ay nauugnay sa kakayahan ng gasket na umayon sa mga iregularidad sa ibabaw ng flange. Ang aming pabrika ay gumagawa ng malambot na PTFE gasket na may pagpahaba sa itaas ng 200%, habang ang grapayt ay may pagpahaba sa ibaba 2% (malutong). Para sa mga scratched o corroded flanges, ang mga gasket ng PTFE ay dumadaloy sa mga imperfections, na lumilikha ng mas malakas na mechanical seal. Gayunpaman, ang mataas na kakayahang umangkop ay maaaring mabawasan ang paglaban sa pagpilit. Upang matulungan ang aming mga kliyente na pumili ng tama, binuo namin ang sumusunod na listahan ng mga rekomendasyon sa lakas ng makina batay sa mga kinakailangan sa tensile at flexibility:
Ang aming pabrika ay gumawa ng PTFE gaskets na may custom na kapal mula 1.5mm hanggang 6mm para sa mababang bolt load application. Dahil ang flexibility ng PTFE ay nagbibigay-daan sa mas mahusay na pamamahagi ng stress sa buong flange face, ang aming mga customer ay nag-uulat ng 40% na mas kaunting bolt retorquing operations kumpara sa graphite. Gayunpaman, ang mekanikal na lakas ay isang pag-aari ng system: kahit na ang pinakamatibay na gasket ay maaaring mabigo kung ang mga bolts ay hindi pantay na torqued. Nagbibigay ang Ningbo Kaxite Sealing Materials Co., Ltd. ng software sa pagkalkula ng torque kapag hiniling, at ginagarantiyahan ng aming pabrika na lahat ng PTFE gasket ay nakakatugon sa pinakamababang lakas ng tensile na naka-print sa aming sertipiko ng kalidad.
Nangyayari ang pag-blowout kapag pinipilit ng internal pressure ang gasket material papunta sa flange gap (extrusion) o hinihipan ang gasket patagilid mula sa joint. Ang paglaban sa extrusion ay nakasalalay sa lakas ng paggugupit, katigasan, at clearance sa pagitan ng flange OD at bolt circle ng isang gasket. Sa Ningbo Kaxite Sealing Materials Co., Ltd., sinubukan namin ang parehong PTFE gasket at graphite gasket sa ilalim ng pagtaas ng panloob na presyon ng nitrogen mula 1 MPa hanggang 15 MPa na may pare-parehong bolt stress na 40 MPa. Ang mga resulta: ang mga graphite gasket ay nagsimulang mag-extrude sa 6 MPa (0.5mm gap), habang ang aming mga glass-filled na PTFE gasket ay lumalaban sa pagpilit hanggang 12 MPa. Ito ay dahil ang PTFE na puno ng salamin ay may Shore D hardness na 65-70 kumpara sa graphite's Shore hardness sa paligid ng 40-50 (napakalambot).
Para sa mga high-pressure na application (Class 600 at mas mataas), mariing inirerekomenda ng aming factory ang paggamit ng carbon-filled PTFE gaskets na nagpahusay sa creep at extrusion resistance. Detalyadong salik ng pagganap:
Sa Ningbo Kaxite Sealing Materials Co., Ltd., nag-engineer kami ng kakaibang hybrid PTFE gasket na may high-density core na nakakamit ng blowout resistance na maihahambing sa mga metal jacketed gasket ngunit may mas mababang bolt load na kinakailangan. Ipinapakita ng aming data ng pagsubok sa lakas ng makina na ang aming mga premium na PTFE gasket ay may 150% na mas mataas na lakas ng extrusion kaysa sa hindi napunong graphite. Para sa mga serbisyong kritikal sa kaligtasan tulad ng LPG o hydrogen, ang aming pabrika ay gumagawa ng custom na step-cut na PTFE gasket na positibong naka-lock sa mga flange serrations, na nagbibigay ng blowout-proof na mechanical interlock. Palaging kumonsulta sa aming technical team para suriin ang mga epekto sa pressure-temperature, dahil ang oksihenasyon ng graphite sa high pressure na hangin sa itaas ng 450°C ay maaaring humantong sa biglaang pagkawala ng lakas, samantalang ang PTFE ay bumababa nang maganda.
Maaaring baguhin ng temperatura at pagkakalantad ng kemikal ang mekanikal na lakas ng gasket sa paglipas ng panahon. Ang mga gasket ng PTFE ay nagpapanatili ng pare-parehong mga mekanikal na katangian mula -200°C hanggang +200°C (260°C para sa binagong PTFE), ngunit sa itaas ng temperaturang iyon, lumalambot ang PTFE, mabilis na binabawasan ang compressive strength. Ang mga graphite gasket ay gumagana nang hanggang 500°C sa inert atmospheres, ngunit sa itaas ng 400°C sa hangin, ang graphite ay nag-oxidize at nawawala ang masa, na nagreresulta sa kabuuang mekanikal na pagkabigo. Ang aming pabrika ay nagsagawa ng mga pinabilis na pagsusuri sa pagtanda sa 180°C sa loob ng 3000 oras sa parehong mga materyales. Ang mga gasket ng PTFE ay nagpapanatili ng 92% ng orihinal na lakas ng compressive, habang ang graphite ay nagpapanatili lamang ng 65% dahil sa pagbaba ng timbang ng oksihenasyon (sinusukat ang 8% na pagbaba ng timbang).
Ang pagiging tugma ng media ay nakakaimpluwensya rin sa mekanikal na pag-uugali. Ang mga malakas na oxidizing acid (tulad ng nitric acid) ay maaaring umatake sa graphite, na nagdudulot ng intercalation na nagpapalawak ng gasket at sumisira sa integridad ng istruktura nito. Ang mga gasket ng PTFE ay hindi nagpapakita ng pagkasira ng kemikal sa halos lahat ng mga kemikal maliban sa mga nilusaw na alkali na metal. Ang aming factory case: isang planta ng sulfuric acid ay pinapalitan ang mga graphite gasket buwan-buwan dahil sa gasket crumbling; pagkatapos lumipat sa aming 25% glass-filled PTFE gaskets, ang buhay ng serbisyo ay pinahaba sa 18 buwan nang walang mekanikal na pagkawala ng lakas. Inirerekomenda namin ang sumusunod na maikling buod para sa mga desisyon sa lakas ng temperatura-media-mechanical:
Sa huli, ang mekanikal na lakas ng mahabang buhay ay dapat maging salik sa parehong thermal aging at kemikal na kaagnasan. Gumagamit ang mga inhinyero ng materyal ng aming pabrika ng finite element analysis (FEA) para mahulaan ang gasket creep at pagkasira ng lakas sa loob ng 10 taong buhay ng disenyo. Para sa karamihan ng European at North American petrochemical plant, ang aming PTFE gaskets ay naging unang pagpipilian para sa balanseng mekanikal na lakas, habang ang graphite ay nakalaan para sa matinding temperature niche application kung saan walang PTFE grade ang makakaligtas. Ang Ningbo Kaxite Sealing Materials Co., Ltd. ay nagpapanatili ng stock ng parehong pamilya, at maaari kaming magdisenyo ng mga custom na composite gasket na pinagsama ang chemical resistance ng PTFE sa heat tolerance ng graphite gamit ang laminated construction.
Pagkatapos suriin ang compressive strength, creep relaxation, tensile properties, blowout resistance, at environmental effects, ang aming pabrika sa Ningbo Kaxite Sealing Materials Co., Ltd. ay naghihinuha na ang PTFE gaskets sa pangkalahatan ay nagbibigay ng higit na mekanikal na lakas para sa karamihan ng mga flange na koneksyon na tumatakbo sa ibaba 200°C at pressures hanggang 10 MPa. Ang mga graphite gasket ay mahusay lamang sa mataas na temperatura na tuluy-tuloy na mga proseso sa itaas ng 260°C, ngunit nangangailangan ng maingat na paghawak dahil sa mahinang pagkapunit ng lakas at mga limitasyon ng oksihenasyon. Para sa mga application na nangangailangan ng parehong mataas na mekanikal na lakas at matinding chemical resistance, ang aming reinforced PTFE gaskets na may mga filler ay higit sa graphite sa bawat sukatan maliban sa pinakamataas na temperatura ng serbisyo. Kami ay regular na nagbibigay ng PTFE gasket para sa offshore, pharmaceutical, at nuclear auxiliary circuit kung saan ang mekanikal na integridad ay hindi mapag-usapan. Para sa mga iniangkop na rekomendasyon, hilingin ang aming engineering data sheet sa pamamagitan ngdirektang makipag-ugnayan sa Ningbo Kaxite Sealing Materials Co., Ltd.
Tanong 1: Aling gasket ang may mas mataas na compressive strength, PTFE o graphite?
Sagot: Sa ilalim ng pagsubok ng ASTM D695, ang mga flexible graphite gasket ay nagpapakita ng mas mataas na compressive strength values (35-45 MPa) kumpara sa virgin PTFE gaskets (15-20 MPa). Gayunpaman, ang aming pabrika sa Ningbo Kaxite Sealing Materials Co., Ltd. ay gumagawa ng mga reinforced PTFE gasket na may salamin o carbon filler na nakakamit ang compressive strength hanggang 32 MPa, na sapat para sa flange pressures hanggang Class 900. Para sa karamihan ng bolted joints, ang praktikal na compressive strength limit ay tinutukoy ng flange yield strength sa halip na ang gasket mismo. Ang mas mataas na compressibility ng graphite ay maaaring humantong sa labis na pagkawala ng kapal, na binabawasan ang pangmatagalang puwersa ng sealing.
Tanong 2: Nawawalan ba ng mekanikal na lakas ang mga gasket ng PTFE sa paglipas ng panahon dahil sa kilabot?
Sagot: Oo, lahat ng non-metallic gasket ay nakakaranas ng ilang kilabot. Ang aming factory accelerated aging test ay nagpapakita na ang karaniwang PTFE gasket ay nawawalan ng 7-9% na kapal pagkatapos ng 1000 oras sa 40MPa stress. Gayunpaman, binabawasan ng aming mga premium na glass-filled PTFE gaskets ang creep sa 4-6%, na maihahambing sa graphite (3-5%). Ang graphite ay nagpapakita ng mas mababang creep percentage sa simula ngunit walang elastic recovery, ibig sabihin pagkatapos ng pressure cycling graphite gaskets ay hindi na bumabalik, samantalang ang PTFE gaskets mula sa Ningbo Kaxite Sealing Materials Co., Ltd. ay nakakabawi ng hanggang 55% ng compression, na nagpapanatili ng dynamic na mekanikal na lakas sa ilalim ng variable load.
Tanong 3: Ang mga graphite gaskets ba ay makatiis ng mas mataas na bolt torque nang hindi nasisira kumpara sa PTFE gaskets?
Sagot: Ang mga graphite gasket ay may napakababang tensile strength (4-6 MPa), kaya ang mataas na bolt torque ay maaaring maging sanhi ng pag-crack sa gilid o radial splitting, lalo na sa mga manipis na gasket. Ang mga gasket ng PTFE ay may tensile strength tatlo hanggang apat na beses na mas mataas (14-24 MPa), na nagpapahintulot sa kanila na makatiis ng mas mataas na bolt torque nang walang mekanikal na pagkabigo. Inirerekomenda ng aming pabrika ang maximum na bolt stress na 50 MPa para sa grapayt at 90 MPa para sa aming mga gasket na puno ng salamin na PTFE. Para sa mga kritikal na application na may mataas na torque, ang aming mga PTFE gasket ay nagbibigay ng mas malaking margin sa kaligtasan laban sa sobrang paghigpit ng pag-install.
Tanong 4: Paano nakakaapekto ang biglaang pressure surge sa mekanikal na lakas ng PTFE vs graphite?
Sagot: Ang mga pressure surges ay nag-uudyok ng mabilis na paggugupit at mga puwersa ng extrusion. Ang lamellar na istraktura ng graphite ay ginagawa itong madaling kapitan ng delamination at blowout sa ilalim ng mga dynamic na surge. Ang mga PTFE gasket, dahil sa kanilang mas mataas na shear modulus at flexibility, ay mas mahusay na sumisipsip ng mga pressure spike. Sinubukan ng aming pabrika ang parehong mga materyales na may 0-10 MPa cyclic surges sa 1 segundo; nabigo ang mga graphite gasket pagkatapos ng 250 cycle, habang ang aming reinforced PTFE gasket ay nakaligtas ng 1500 cycle. Samakatuwid, para sa reciprocating compressor o pulsating flow lines, ang PTFE gaskets ay naghahatid ng higit na mahusay na mekanikal na lakas sa ilalim ng mga kondisyon ng surge.
Tanong 5: Mayroon bang mga hybrid na gasket na pinagsasama ang mekanikal na lakas ng PTFE at grapayt?

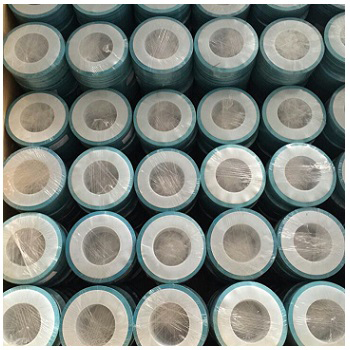

Sagot: Oo, ang Ningbo Kaxite Sealing Materials Co., Ltd. ay gumagawa ng mga laminated gasket na may PTFE layer na nakaharap sa media at isang graphite core para sa pag-alis ng init. Synergistically ginagamit ng disenyong ito ang tensile strength at chemical resistance ng PTFE na may creep resistance ng graphite. Gumagawa din ang aming pabrika ng PTFE envelope gasket na may graphite insert. Ang pagsubok sa lakas ng mekanikal ay nagpapakita na ang mga hybrid na disenyo ay nakakamit ng 85% ng purong graphite's load retention sa 300°C habang pinapanatili ang blowout resistance ng PTFE. Makipag-ugnayan sa aming factory para sa mga custom engineered na solusyon batay sa iyong pressure-temperature-duty cycle.
