Sa isang high-pressure na gas pipeline o isang refinery hydrocracker, ang mga flanged joint ay dapat maglaman ng mga likido sa presyon na lampas sa 400 bar at mga temperatura na umiikot mula sa paligid hanggang sa higit sa 500°C. Ang gasket na gumaganap ng sealing function na ito ay hindi isang malambot, compressible sheet. Ito ay isang solidong singsing na metal—isang Ring Joint Gasket—na tumatatak sa isang mekanismo na sa panimula ay naiiba sa isang karaniwang gasket. Ang Ring Joint Gasket ay hindi umaasa sa elasticity ng isang goma o graphite na materyal. Ito ay umaasa sa tumpak na paggamit ng bolt preload upang pilitin ang isang metal-to-metal contact sa pagitan ng gasket at ng flange groove. Ang bolt preload ay ang puwersa na nagpapagana sa pagganap ng sealing ng gasket. Kung walang sapat na preload, ang Ring Joint Gasket ay hindi magse-seal. Sa sobrang preload, maaaring masira ang flange o ang gasket. Ang bolt preload ay ang kritikal na variable na tumutukoy sa tagumpay o pagkabigo ng joint.
Ang tanong kung paano ina-activate ng bolt preload ang pagganap ng sealing ng Ring Joint Gasket ay isang tanong ng agham ng mekanika at materyales. Lumilikha ang bolt preload ng seating stress sa gasket, na nagiging sanhi upang umayon ito sa flange groove. Ang gasket na materyal ay dapat na may tamang katigasan upang bahagyang mag-deform at punan ang mga mikroskopikong iregularidad sa ibabaw ng uka. Ang flange ay dapat sapat na malakas upang mapaglabanan ang preload nang hindi nagbubunga. At ang mga bolts ay dapat na higpitan sa isang kinokontrol na pattern upang matiyak ang pare-parehong pamamahagi ng pagkarga sa paligid ng singsing. Susuriin ng artikulong ito ang mekanika ng bolt preload, ang disenyo ng Ring Joint Gasket, ang papel ng tigas ng gasket, at ang mga praktikal na pagsasaalang-alang para sa pagkamit ng maaasahang selyo. Magbibigay din kami ng mga detalyadong detalye para sa amingRing Joint Gasketsmula sa aming pabrika sa Ningbo Kaxite Sealing Materials Co., Ltd.

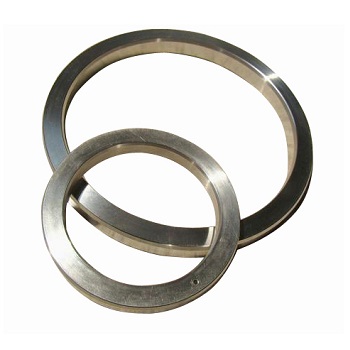

Ang Ring Joint Gasket ay isang metallic sealing element na ginagamit sa high-pressure at high-temperature flanged joints. Karaniwan itong ginawa mula sa isang solidong singsing na metal na may isang oval o octagonal na cross-section. Ang gasket ay idinisenyo upang magkasya sa isang precision-machined groove sa flange face. Kapag ang mga flanges ay pinagsama-sama, ang gasket ay na-compress sa pagitan ng dalawang grooves, na lumilikha ng metal-to-metal seal. Ang mekanismo ng sealing ng Ring Joint Gasket ay iba sa malambot na gasket. Ang isang malambot na gasket seal sa pamamagitan ng pagayon sa flange ibabaw at pagpuno ng mga microscopic iregularities. Ang isang Ring Joint Gasket ay nagse-seal sa pamamagitan ng bahagyang pagpapapangit ng metal at paglikha ng isang line contact sa groove. Ang stress ng contact sa linya ng contact ay napakataas, na lumilikha ng isang selyo kahit na sa napakataas na presyon. Ang talahanayan sa ibaba ay nagbubuod sa mga pangunahing katangian ng isang Ring Joint Gasket.
| Tampok | Paglalarawan |
| materyal | Malambot na bakal, carbon steel, hindi kinakalawang na asero, Monel, Inconel |
| Cross-Section | Oval o octagonal |
| Mekanismo ng Pagtatak | Metal-to-metal line contact |
| Rating ng Presyon | Hanggang 10,000 psi (690 bar) at mas mataas |
| Rating ng Temperatura | -200°C hanggang +850°C (depende sa materyal) |
| Mga pamantayan | API 6A, ASME B16.20 |
Sa Kaxite, ang aming pabrika ay gumagawa ng Ring Joint Gaskets sa isang hanay ng mga materyales at sukat upang matugunan ang mga kinakailangan ng mga pinaka-hinihingi na mga aplikasyon. Gumagamit kami ng precision machining para matiyak na tumpak ang mga sukat ng gasket at tama ang surface finish. Ang aming mga gasket ay na-certify sa mga pamantayan ng API 6A at ASME B16.20, na tinitiyak na nakakatugon ang mga ito sa pinakamataas na antas ng kalidad at pagiging maaasahan.
Ang Bolt preload ay ang tensyon na nalilikha sa mga bolts kapag hinihigpitan ang mga ito. Ito ang puwersa na nag-clamp sa mga flanges nang magkasama at pinipiga ang gasket. Kung walang bolt preload, ang mga flanges ay hindi magkakasama, at ang gasket ay hindi mai-compress. Ang bolt preload ay ang nagpapagana sa pagganap ng sealing ng Ring Joint Gasket. Kapag ang mga bolts ay hinihigpitan, ang preload na puwersa ay ipinapadala sa pamamagitan ng mga flanges patungo sa gasket. Ang gasket ay naka-compress laban sa uka, na lumilikha ng isang high-stress contact na tinatakpan ang joint. Ang halaga ng preload ay tumutukoy sa seating stress sa gasket, na siya namang tumutukoy sa kalidad ng seal. Kung ang preload ay masyadong mababa, ang seating stress ay hindi sapat, at ang joint ay tumagas. Kung ang preload ay masyadong mataas, ang flange o ang gasket ay maaaring magbunga, na magdulot din ng pagtagas. Ang bolt preload ay dapat na maingat na kalkulahin at kontrolin upang matiyak ang isang maaasahang selyo. Ang talahanayan sa ibaba ay naglalarawan ng kaugnayan sa pagitan ng bolt preload at gasket seating stress.
| Bolt Preload (kN) | Gasket Seating Stress (MPa) | Pagganap ng pagbubuklod |
| 50 | 100 | Hindi sapat; malamang na tumagas |
| 100 | 200 | marginal; maaaring tumagas sa ilalim ng presyon |
| 150 | 300 | Mabuti; maaasahang selyo |
| 200 | 400 | Mahusay; pinakamainam na sealing |
| 250 | 500 | Sobra; panganib ng flange yielding |
Sa aming pabrika, binibigyan namin ang aming mga customer ng mga detalyadong rekomendasyon sa bolting para sa aming Ring Joint Gaskets. Tinukoy namin ang kinakailangang preload ng bolt, ang pattern ng tightening, at ang mga kinakailangan sa pagpapadulas. Makakatulong ang aming engineering team sa pagkalkula ng tamang preload para sa iyong partikular na kumbinasyon ng flange at gasket. Nag-aalok din kami ng teknikal na suporta sa site kung kinakailangan.
Ang tigas ng Ring Joint Gasket ay isang kritikal na salik sa pagganap ng sealing nito. Ang gasket ay dapat sapat na malambot upang bahagyang mag-deform sa ilalim ng bolt preload, na umaayon sa flange groove at lumikha ng isang seal. Gayunpaman, dapat din itong sapat na mahirap upang labanan ang pagpilit at mapanatili ang hugis nito sa ilalim ng mataas na presyon. Ang katigasan ng gasket ay tinutukoy ng materyal na kung saan ito ginawa. Ang malambot na bakal ay ang pinakamalambot at pinakakaraniwang ginagamit na materyal. Ito ay angkop para sa mababang presyon at mababang temperatura na mga aplikasyon. Ang carbon steel ay mas matigas at ginagamit para sa mas mataas na presyon. Ang hindi kinakalawang na asero ay mas mahirap pa rin at nagbibigay ng paglaban sa kaagnasan. Ginagamit ang Monel at Inconel para sa mga pinaka-hinihingi na aplikasyon, kung saan kinakailangan ang mataas na lakas at paglaban sa kaagnasan. Ang talahanayan sa ibaba ay nagbubuod sa tigas at karaniwang mga aplikasyon ng mga karaniwang Ring Joint Gasket na materyales.
| materyal | Katigasan (HB) | Pinakamataas na Presyon (bar) | Karaniwang Aplikasyon |
| Malambot na Bakal | 90 - 120 | 100 | Mababang presyon ng tubig, singaw |
| Carbon Steel | 120 - 150 | 250 | Langis at gas, pangkalahatang industriya |
| Hindi kinakalawang na asero 304 | 150 - 180 | 400 | Kemikal, petrochemical |
| Hindi kinakalawang na asero 316 | 150 - 180 | 400 | Nakakasira na kapaligiran |
| Monel | 150 - 200 | 500 | Tubig dagat, mataas ang temperatura |
| Inconel | 180 - 250 | 690 | Mataas na temperatura, mataas na presyon |
SaNingbo Kaxite Sealing Materials Co., Ltd., gumagawa kami ng Ring Joint Gasket sa lahat ng materyales na ito. Nag-aalok din kami ng isang hanay ng mga antas ng katigasan sa loob ng bawat materyal upang umangkop sa iba't ibang mga aplikasyon. Matutulungan ka ng aming engineering team na piliin ang tamang materyal at tigas para sa iyong mga partikular na pangangailangan.
Ang flange groove ay ang recessed area sa flange face kung saan inilalagay ang Ring Joint Gasket. Ang mga sukat at pagtatapos sa ibabaw ng uka ay kritikal sa pagganap ng sealing ng gasket. Ang uka ay dapat na machined sa tumpak na tolerances upang matiyak na ang gasket ay maayos na nakaupo at na ang contact stress ay pare-pareho. Ang anggulo ng groove, ang lalim ng groove, at ang lapad ng groove ay lahat ay nakakaapekto sa pagganap ng sealing. Ang ibabaw na pagtatapos ng uka ay dapat na sapat na makinis upang pahintulutan ang gasket na mag-deform at punan ang mga mikroskopikong iregularidad, ngunit hindi masyadong makinis na hindi mahawakan ng gasket ang ibabaw. Ang talahanayan sa ibaba ay nagbubuod sa mga pangunahing parameter ng groove para sa karaniwang Ring Joint Gaskets.
| Parameter | Pagtutukoy | Kahalagahan |
| Anggulo ng uka | 23° ± 1° (oval); 23° ± 1° (octagonal) | Tinitiyak ang tamang pag-upo at pakikipag-ugnayan |
| Groove Depth | Bawat API 6A / ASME B16.20 | Tinitiyak na ang gasket ay ganap na nakuha |
| Lapad ng uka | Bawat API 6A / ASME B16.20 | Tinitiyak na magkasya ang gasket nang walang labis na clearance |
| Surface Finish (Ra) | 1.6 - 3.2 µm | Nagbibigay-daan sa gasket na kumapit at ma-seal |
| pagiging patag | 0.05 mm bawat 100 mm | Tinitiyak ang pare-parehong stress sa pakikipag-ugnay |
Sa aming pabrika, maaari kaming magbigay ng teknikal na suporta sa disenyo ng flange groove at machining. Nag-aalok din kami ng serbisyo sa pag-inspeksyon ng uka upang i-verify na natutugunan ng uka ang mga kinakailangan ng naaangkop na pamantayan. Ito ay mahalaga dahil ang isang pagod o nasira na uka ay maaaring maiwasan ang kahit na isang bagong gasket mula sa sealing ng maayos.
Ang pagkalkula ng bolt preload ay isang kritikal na hakbang sa disenyo at pagpupulong ng isang Ring Joint Gasket joint. Ang preload ay dapat sapat upang lumikha ng kinakailangang seating stress sa gasket, ngunit hindi masyadong mataas na ito ay magbubunga ng flange o mga bolts. Isinasaalang-alang ng pagkalkula ang gasket seating stress, ang mga sukat ng flange, ang laki at materyal ng bolt, at ang operating pressure at temperatura. Ang preload ay karaniwang kinakalkula gamit ang ASME Boiler at Pressure Vessel Code o ang katumbas na pamantayan. Kapag nakalkula ang preload, dapat itong ilapat sa mga bolts sa isang kontroladong paraan. Ito ay karaniwang ginagawa gamit ang isang torque wrench o isang hydraulic tensioner. Ang pattern ng tightening ay dapat sundin upang matiyak ang pare-parehong pamamahagi ng pagkarga. Ang talahanayan sa ibaba ay nagbubuod sa mga pangunahing hakbang sa paglalapat ng bolt preload.
| Hakbang | Aksyon | Layunin |
| 1 | Linisin at suriin ang flange at uka | Siguraduhing walang debris o pinsala |
| 2 | Lubricate ang mga bolts at nut face | Bawasan ang alitan at tiyaking pare-pareho ang preload |
| 3 | Higpitan ang mga bolts sa isang pattern ng bituin sa 30% ng target na torque | Iupo ang gasket at ihanay ang mga flanges |
| 4 | Higpitan ang mga bolts sa isang pattern ng bituin sa 60% ng target na torque | Unti-unting i-compress ang gasket |
| 5 | Higpitan ang mga bolts sa isang pattern ng bituin sa 100% ng target na torque | Makamit ang huling preload |
| 6 | Suriin ang torque pagkatapos ng 24 na oras | Magbayad para sa kilabot at pagpapahinga |
Sa Ningbo Kaxite Sealing Materials Co., Ltd., binibigyan namin ang aming mga customer ng detalyadong bolting procedure para sa aming Ring Joint Gaskets. Nag-aalok din kami ng pagsasanay at on-site na suporta upang matiyak na nailapat nang tama ang preload. Ang aming layunin ay tulungan ang aming mga customer na makamit ang isang maaasahang selyo sa bawat oras.
Kasama sa mga pangunahing detalye para sa isang Ring Joint Gasket ang laki ng gasket, ang klase ng presyon, ang materyal, ang uri ng cross-section, at ang tigas. Ang talahanayan sa ibaba ay nagbibigay ng buod ng mga tipikal na detalye para sa aming Ring Joint Gaskets.
| Pagtutukoy | Saklaw | Mga Tala |
| Sukat | 1/2" hanggang 36" | Bawat API 6A / ASME B16.20 |
| Klase ng Presyon | Class 150 hanggang Class 2500 | Gayundin ang mga panggigipit ng API 6A |
| materyal | Malambot na Bakal, Carbon Steel, SS304, SS316, Monel, Inconel | Napili batay sa aplikasyon |
| Uri ng Cross-Section | Oval (R), Octagonal (RX), High-Performance (BX) | Pinili batay sa presyon at uka |
| Katigasan | Alinsunod sa pamantayan ng materyal | Pinili batay sa materyal na flange |
| Ibabaw ng Tapos | Ra 1.6 - 3.2 µm | Tinitiyak ang tamang upuan |
| Mga pamantayan | API 6A, ASME B16.20, DIN 2693 | Pagsunod sa mga internasyonal na pamantayan |
Sa aming pabrika, gumagawa kami ng Ring Joint Gaskets upang matugunan ang mga detalyeng ito at higit pa. Maaari naming i-customize ang gasket upang umangkop sa mga partikular na kinakailangan ng proyekto, kabilang ang mga espesyal na materyales, mga espesyal na laki, at mga espesyal na cross-section. Ang aming engineering team ay maaaring tumulong sa proseso ng pagpili at magbigay ng detalyadong teknikal na data para sa iyong proyekto.
Tanong 1: Ano ang inirerekomendang bolt preload para sa Ring Joint Gasket?
Sagot: Ang inirerekumendang bolt preload ay depende sa laki ng gasket, klase ng presyon, materyal ng gasket, at materyal ng flange. Karaniwan itong kinakalkula gamit ang ASME Boiler at Pressure Vessel Code o ang katumbas na pamantayan. Ang preload ay dapat sapat upang lumikha ng kinakailangang seating stress sa gasket nang hindi binibigyang-daan ang flange o ang mga bolts. Sa Ningbo Kaxite Sealing Materials Co., Ltd., nagbibigay kami ng mga detalyadong rekomendasyon sa bolting para sa bawat isa sa aming Ring Joint Gaskets.
Tanong 2: Maaari bang magamit muli ang Ring Joint Gasket?
Sagot: Sa pangkalahatan, hindi dapat gamitin muli ang Ring Joint Gasket. Kapag ang gasket ay naka-compress, ito ay deform na plastic upang umayon sa uka. Ang pagpapapangit na ito ay permanente, at ang gasket ay hindi babalik sa orihinal nitong hugis. Ang muling paggamit ng Ring Joint Gasket ay maaaring magresulta sa pagtagas dahil ang gasket ay hindi magse-seal ng maayos sa pangalawang pagkakataon. Ang pamantayan ng industriya ay upang palitan ang gasket sa tuwing bubuksan ang joint. Inirerekomenda ng aming pabrika ang paggamit ng bagong gasket para sa bawat pagpupulong.
Tanong 3: Ano ang pagkakaiba sa pagitan ng isang oval at isang octagonal Ring Joint Gasket?
Sagot: Ang oval gasket (R type) ay may bilugan na cross-section at ginagamit sa mga karaniwang aplikasyon. Ang octagonal gasket (uri ng RX) ay may flat-sided na cross-section na nagbibigay ng mas mahusay na seal sa mas mataas na presyon. Ang octagonal gasket ay nangangailangan ng ibang disenyo ng groove kaysa sa oval gasket. Ang pagpili sa pagitan ng dalawa ay depende sa klase ng presyon at sa flange groove. Matutulungan ka ng aming engineering team na piliin ang tamang uri para sa iyong aplikasyon.
Tanong 4: Paano ko malalaman kung tumutulo ang aking Ring Joint Gasket?
Sagot: Ang mga senyales ng tumutulo na Ring Joint Gasket ay kinabibilangan ng nakikitang likido o gas na lumalabas mula sa joint, pagbaba ng presyon ng system, at pagkakaroon ng sumisitsit na tunog. Kung pinaghihinalaan mo ang isang pagtagas, ang kasukasuan ay dapat na depressurized at siniyasat kaagad. Ang gasket ay dapat palitan, at ang flange groove ay dapat na siniyasat para sa pinsala. Ang mga pagtagas ay maaaring mapanganib, lalo na sa mataas na presyon o nakakalason na serbisyo, kaya hindi sila dapat balewalain.
Tanong 5: Ano ang tamang pattern ng tightening para sa Ring Joint Gasket flange?
Sagot: Ang tamang pattern ng tightening ay isang star pattern, kung saan ang mga bolts ay hinihigpitan sa isang crossing sequence. Ang mga bolts ay dapat na higpitan sa maraming yugto, karaniwang 30%, 60%, at 100% ng target na metalikang kuwintas. Tinitiyak nito na ang gasket ay naka-compress nang pantay-pantay at ang mga flanges ay mananatiling parallel. Pagkatapos ng paunang paghihigpit, dapat suriin ang metalikang kuwintas pagkatapos ng 24 na oras upang mabayaran ang paggapang at pagpapahinga. Sa Ningbo Kaxite Sealing Materials Co., Ltd., nagbibigay kami ng mga detalyadong pamamaraan ng tightening para sa aming Ring Joint Gaskets.
Ang Bolt preload ay ang puwersa na nagpapagana sa pagganap ng sealing ng isang Ring Joint Gasket. Kung walang sapat na preload, ang gasket ay hindi maaaring mag-deform at makalikha ng high-stress contact na kinakailangan para ma-seal ang high-pressure at high-temperature joints. Ang bolt preload ay dapat na maingat na kalkulahin, ilapat, at kontrolin upang matiyak ang isang maaasahang selyo. Ang gasket material, ang flange groove, at ang bolting procedure ay gumaganap ng papel sa pagganap ng sealing. Sa Ningbo Kaxite Sealing Materials Co., Ltd., ang aming pabrika ay may kadalubhasaan at karanasan sa paggawa ng Ring Joint Gaskets na nakakatugon sa mga pinaka-hinihingi na kinakailangan. Gumagamit kami ng mga de-kalidad na materyales, precision machining, at mahigpit na pagsubok para matiyak na ang bawat gasket na ginagawa namin ay naghahatid ng maaasahang performance. Nagbibigay din kami ng komprehensibong teknikal na suporta upang matulungan ang aming mga customer na makamit ang isang matagumpay na selyo.
Nagdidisenyo ka man ng bagong high-pressure system o nagpapanatili ng umiiral na, iniimbitahan ka naming makipag-ugnayan sa aming technical team para talakayin ang iyong mga kinakailangan. Maaari kaming magbigay ng mga detalye ng produkto, mga rekomendasyon sa pag-bolting, at on-site na suporta. Ang aming pangako sa kalidad at kasiyahan ng customer ay ginawa kaming isang pinagkakatiwalaang kasosyo para sa sealing application sa buong mundo.
Makipag-ugnayan sa Ningbo Kaxite Sealing Materials Co., Ltd. ngayonupang talakayin ang iyong mga kinakailangan sa Ring Joint Gasket at tuklasin kung paano masisiguro ng aming mga produkto ang isang maaasahang selyo sa iyong pinaka-hinihingi na mga aplikasyon.
