Sa industriya ng petrochemical, ang isang solong flange leak sa isang high-pressure hydrocracker ay maaaring mag-trigger ng emergency shutdown na nagkakahalaga ng pataas na $500,000 bawat araw sa nawalang produksyon. Sa isang planta ng kuryente, ang pagtagas ng singaw sa isang turbine inlet flange ay maaaring magpilit ng sapilitang pagkawala na tumatagal ng ilang araw. Ang mga ito ay hindi bihirang mga kaganapan. Ang mga ito ang direktang kinahinatnan ng mga pagkabigo sa sealing, at kinakatawan nila ang isa sa pinakamahalagang mapagkukunan ng hindi planadong pagpapanatili at pagkawala ng produksyon sa mabigat na industriya. Ang bahagi sa gitna ng hamon na ito ay ang gasket. At sa mga gasket, napatunayan ng isang disenyo ang sarili nitong napakabisa sa pagpigil sa mga magastos na pagkabigo: ang Ring Joint Gasket.
Ang Ring Joint Gasket ay isang metallic sealing element na ginagamit sa mataas na presyon, mataas na temperatura na mga application kung saan ang pagiging maaasahan ay hindi mapag-usapan. Hindi tulad ng mga malambot na gasket, na umaasa sa compressibility upang lumikha ng isang seal, ang Ring Joint Gasket ay lumilikha ng isang seal sa pamamagitan ng isang tumpak na metal-to-metal contact sa pagitan ng gasket at ang uka sa mga flange face. Ang disenyong ito ay nagbibigay ng selyo na lumalaban sa blowout, lubos na nababanat sa thermal cycling, at may kakayahang makayanan ang mga pressure na makakasira sa iba pang mga uri ng gasket. Ang resulta ay isang dramatikong pagbawas sa hindi planadong pagpapanatili at pagkawala ng produksyon. Ipapaliwanag ng artikulong ito kung paano ito nakakamit ng Ring Joint Gasket, sinusuri ang disenyo, materyales, pag-install, at pagganap nito sa pinaka-hinihingi na mga pang-industriyang kapaligiran. Sa Ningbo Kaxite Sealing Materials Co., Ltd., ang aming pabrika ay gumagawaRing Joint Gasketssa loob ng mahigit dalawang dekada, at nakita namin mismo kung paano mababago ng tamang gasket ang pagiging maaasahan ng isang planta.
Ang Ring Joint Gasket ay isang solidong metal na sealing ring na ginawang makina sa mga tiyak na sukat at idinisenyo upang magkasya sa isang katumbas na uka na naka-machine sa mga flange na mukha. Karaniwang hugis-itlog o octagonal ang gasket sa cross-section, at available ito sa hanay ng mga karaniwang sukat na tinukoy ng API 6A at ASME B16.20. Kapag ang mga flange bolts ay hinigpitan, ang gasket ay na-compress sa pagitan ng dalawang mukha ng uka. Bahagyang nagde-deform ang metal, na lumilikha ng masikip, line-contact seal. Ito ay sa panimula ay naiiba mula sa isang malambot na gasket, na umaasa sa compressibility ng materyal upang punan ang mga imperfections sa flange surface. Ang Ring Joint Gasket ay umaasa sa tumpak na geometry ng groove at ang gasket upang lumikha ng isang seal na parehong matatag at maaasahan.
Ang pangunahing bentahe ng Ring Joint Gasket ay ang paglaban nito sa blowout. Sa isang malambot na gasket, ang elemento ng sealing ay nakakulong sa pagitan ng mga flange na mukha, ngunit hindi ito mekanikal na naka-lock sa lugar. Kung ang panloob na presyon ay lumampas sa compressive force ng mga bolts, ang gasket ay maaaring itulak palabas ng joint—isang phenomenon na kilala bilang blowout. Ito ay isang sakuna na pagkabigo na naglalabas ng likido sa proseso at maaaring magdulot ng pinsala o kamatayan. Ang Ring Joint Gasket ay hindi maaaring pumutok dahil ito ay mekanikal na nakulong sa uka. Ang uka ay nagsisilbing isang container na sisidlan, at ang gasket ay naka-compress sa loob nito. Kahit na nawala ang bolt load, ang gasket ay nananatili sa lugar, na pinapanatili ang isang selyo. Ito ay isang kritikal na tampok sa kaligtasan sa mga high-pressure na application.
Inihahambing ng talahanayan sa ibaba ang mga tampok ng disenyo at mga katangian ng pagganap ng Ring Joint Gasket at malambot na gasket.
| Tampok | Ring Joint Gasket | Malambot na Gasket (Sheet) |
| Mekanismo ng Pagtatak | Kontak ng metal-to-metal na linya | Compression ng malambot na materyal |
| Paglaban sa Pagsabog | Mahusay (mechanically trapped) | Mahina (maaaring ma-extruded) |
| Rating ng Presyon | Hanggang 10,000 psi (690 bar) | Hanggang sa 1,000 psi (69 bar) |
| Rating ng Temperatura | Hanggang 1,000°C (depende sa materyal) | Hanggang 500°C (depende sa materyal) |
| Reusability | Hindi inirerekomenda | Hindi inirerekomenda |
| Mga Karaniwang Aplikasyon | Wellheads, pipelines, refinery, power plant | Pangkalahatang pang-industriya na piping, mga sistema ng mababang presyon |

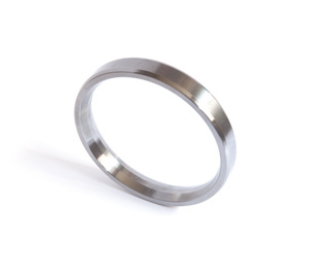

Ang disenyo ng Ring Joint Gasket ay na-standardize upang matiyak ang pagpapalit. Ang pinakakaraniwang mga istilo ay ang uri ng R (oval o octagonal), ang uri ng RX (para sa mas mataas na presyon), at ang uri ng BX (para sa napakataas na presyon). Ang bawat istilo ay may partikular na groove geometry at pressure rating. SaNingbo Kaxite Sealing Materials Co., Ltd., ginagawa namin ang lahat ng tatlong estilo sa isang hanay ng mga materyales upang matugunan ang mga kinakailangan ng iba't ibang mga aplikasyon.
Ang metal-to-metal seal ng Ring Joint Gasket ay ang susi sa kakayahan nitong maiwasan ang pagsabog at pagtagas. Kapag ang mga flange bolts ay mahigpit, ang gasket ay naka-compress laban sa mga mukha ng uka. Ang unang contact ay isang line contact—ang curved surface ng gasket ay nakakatugon sa flat surface ng groove. Habang tumataas ang bolt load, ang metal sa contact line ay nade-deform ng plastic, na lumilikha ng mas malawak na contact area. Ang pagpapapangit na ito ay nakakulong sa isang napakaliit na rehiyon, at ito ay lumilikha ng isang selyo na parehong masikip at nababanat. Ang selyo ay masikip dahil ang metal-to-metal contact ay nag-aalis ng mga microscopic gaps na magbibigay-daan sa paglabas ng likido. Ito ay nababanat dahil ang nababanat na pagpapapangit ng gasket at ang flange ay nagpapahintulot sa magkasanib na mapaunlakan ang maliliit na paggalaw nang hindi nawawala ang pakikipag-ugnay.
Ang geometry ng groove ay kritikal sa pagganap ng seal. Ang groove ay machined sa isang tumpak na anggulo (karaniwang 23° para sa R type gaskets) at depth. Kapag na-compress ang gasket, pinipilit ng wedging action ng groove ang gasket material sa mahigpit na pagkakadikit sa mga mukha ng groove. Lumilikha ito ng isang selyo na nagiging mas mahigpit habang tumataas ang presyon. Ito ay kilala bilang isang pressure-energized seal. Kung mas mataas ang panloob na presyon, mas pinipilit ang gasket laban sa mga mukha ng uka, at nagiging mas mahigpit ang selyo. Ito ang kabaligtaran ng isang malambot na gasket, na maaaring pilitin palabas ng joint sa pamamagitan ng mataas na presyon. Ipinapakita ng talahanayan sa ibaba ang kaugnayan sa pagitan ng panloob na presyon at puwersa ng sealing para sa Ring Joint Gasket.
| Panloob na Presyon (bar) | Sealing Force (N/mm) | Contact Stress (MPa) |
| 100 | 250 | 150 |
| 200 | 450 | 270 |
| 400 | 850 | 510 |
| 600 | 1250 | 750 |
| 800 | 1650 | 990 |
Ang pressure-energized seal ang dahilan kung bakit napakaepektibo ng Ring Joint Gasket sa pagpigil sa pagsabog. Kahit na ang bolt load ay nabawasan dahil sa thermal expansion o relaxation, ang panloob na presyon ay patuloy na nagpapasigla sa selyo. Ito ay isang kritikal na tampok sa kaligtasan sa mga high-pressure na application. Sa aming pabrika, sinusubok namin ang bawat batch ng Ring Joint Gaskets para i-verify ang performance ng sealing na pinalakas ng presyon ng mga ito. Gumagamit kami ng hydraulic test rig na naglalapat ng panloob na presyon sa isang test flange at sinusukat ang rate ng pagtagas. Patuloy na nakakamit ng aming mga gasket ang mga rate ng pagtagas na mas mababa sa mga pinapayagang limitasyon ng API 6A at ASME B16.20.
Ang materyal na kung saan ginawa ang isang Ring Joint Gasket ay tumutukoy sa kakayahan nitong makatiis sa kinakaing unti-unti at thermal na mga kondisyon ng aplikasyon. Ang gasket na ginawa mula sa maling materyal ay mabibigo nang maaga, na humahantong sa hindi planadong pagpapanatili at pagkawala ng produksyon. Ang pinakakaraniwang materyales para sa Ring Joint Gaskets ay malambot na bakal, mababang-carbon na bakal, hindi kinakalawang na asero (304, 316, 321), at mga kakaibang haluang metal tulad ng Inconel, Monel, at Hastelloy. Ang bawat materyal ay may partikular na hanay ng temperatura at paglaban sa kaagnasan. Ang pagpili ng materyal ay dapat na nakabatay sa likido ng proseso, ang temperatura ng pagpapatakbo, at ang kinakailangang buhay ng serbisyo.
Ang malambot na bakal ay ang pinaka-matipid na materyal at angkop para sa mababang temperatura, hindi kinakaing unti-unti na mga aplikasyon. Ang mababang-carbon na bakal ay ginagamit para sa bahagyang mas hinihingi na mga aplikasyon. Ang stainless steel 304 at 316 ay ang mga workhorse ng industriya, na nag-aalok ng magandang corrosion resistance at mataas na temperatura na lakas. Hindi kinakalawang na asero 321 ay nagpapatatag sa titanium upang maiwasan ang intergranular corrosion sa mataas na temperatura. Ginagamit ang Inconel at Monel sa mga pinaka-agresibong kapaligiran, tulad ng mga naglalaman ng chloride o high-temperature na singaw. Ang talahanayan sa ibaba ay nagbibigay ng gabay sa temperatura at mga limitasyon ng kaagnasan ng mga karaniwang Ring Joint Gasket na materyales.
| materyal | Max. Temperatura (°C) | Paglaban sa Kaagnasan | Mga Karaniwang Aplikasyon |
| Malambot na Bakal | 400 | mahirap | Mga serbisyong mababa ang presyon, hindi kinakaing unti-unti |
| Mababang-Carbon na Bakal | 500 | Patas | Pangkalahatang pang-industriya na tubo |
| Hindi kinakalawang na asero 304 | 700 | Mabuti | Karamihan sa mga serbisyo ng refinery at petrochemical |
| Hindi kinakalawang na asero 316 | 800 | Napakahusay | Nakakainggit na kapaligiran, mataas na temperatura ng singaw |
| Hindi kinakalawang na asero 321 | 900 | Napakahusay | Mga application na may mataas na temperatura |
| Inconel 625 | 1,000 | Magaling | Matinding temperatura, lubhang kinakaing unti-unti |
| Monel 400 | 800 | Magaling | Mga kapaligirang naglalaman ng klorido |
Ang pagpili ng tamang materyal ay isang kritikal na desisyon sa engineering. Ang isang gasket na hindi lumalaban sa proseso ng likido ay kaagnasan, mawawala ang kakayahan nitong mag-sealing at posibleng makontamina ang proseso. Ang isang gasket na hindi na-rate para sa operating temperatura ay lumambot o gumagapang, mawawala ang preload nito at magbibigay-daan sa pagtagas. Sa Kaxite, nakikipagtulungan kami nang malapit sa aming mga customer upang piliin ang pinakamainam na materyal para sa bawat aplikasyon. Kami ay nagpapanatili ng isang komprehensibong database ng materyal na compatibility at maaaring magbigay ng mga partikular na rekomendasyon batay sa mga kondisyon ng proseso. Ang serbisyong ito ay isa sa mga paraan na tinutulungan namin ang aming mga customer na mabawasan ang hindi planadong pagpapanatili at pagkawala ng produksyon.
Ang pinakamatibay na Ring Joint Gasket sa mundo ay mabibigo kung hindi ito na-install nang tama. Ang pag-install ay isang kritikal na kadahilanan sa pagiging maaasahan ng selyo. Ang pinakakaraniwang mga error sa pag-install ay: muling paggamit ng gasket na na-compress na, pagkasira ng gasket habang hinahawakan, hindi paglilinis ng uka, at paglalagay ng hindi pantay na bolt torque. Ang bawat isa sa mga error na ito ay maaaring humantong sa napaaga na pagkabigo. Ang wastong pag-install ay isang sistematikong proseso na dapat sundin nang mabuti.
Ang unang hakbang ay upang siyasatin ang gasket at ang uka. Ang gasket ay dapat na walang mga depekto tulad ng mga gasgas, dents, o kaagnasan. Ang uka ay dapat na malinis, tuyo, at walang anumang debris o lumang gasket material. Ang anumang pinsala sa uka ay ililipat sa gasket, na pumipigil sa tamang selyo. Ang ikalawang hakbang ay i-install ang gasket sa uka. Ang gasket ay dapat hawakan nang may pag-iingat upang maiwasan ang pinsala. Dapat itong ilagay sa uka at suriin upang matiyak na ito ay nakaupo nang maayos. Ang ikatlong hakbang ay upang ihanay ang mga flanges. Ang mga flanges ay dapat na parallel at nakahanay sa loob ng tinukoy na tolerances. Ang maling pagkakahanay ay magdudulot ng hindi pantay na pagkarga ng gasket at maaaring humantong sa pagtagas.
Ang ika-apat na hakbang ay upang higpitan ang mga bolts. Dapat itong gawin sa isang star o cross pattern, sa maraming pass, upang matiyak ang pantay na paglo-load. Ang huling bolt torque ay dapat na ayon sa mga detalye ng tagagawa ng flange. Ang paggamit ng isang naka-calibrate na torque wrench ay mahalaga. Ang talahanayan sa ibaba ay nagbibigay ng buod ng mga hakbang sa pag-install at ang mga pangunahing puntong dapat suriin.
| Hakbang | Aksyon | Pagsusuri ng Susi |
| 1 | Suriin ang gasket at uka | Walang mga depekto, malinis at tuyo |
| 2 | I-install ang gasket sa uka | Nakaupo ng maayos |
| 3 | I-align ang mga flanges | Parallel at nakasentro |
| 4 | Higpitan ang mga bolts sa pattern ng bituin | Maramihang mga pass, kahit na metalikang kuwintas |
| 5 | Panghuling torque check | Ayon sa pagtutukoy |
Sa aming pabrika, nagbibigay kami ng mga detalyadong tagubilin sa pag-install sa bawat Ring Joint Gasket na ipinapadala namin. Nag-aalok din kami ng on-site na pagsasanay sa pag-install para sa aming mga customer. Ang aming teknikal na koponan ay magagamit upang tumulong sa anumang mga katanungan sa pag-install. Sa pamamagitan ng pagsunod sa mga pamamaraang ito, matitiyak ng aming mga customer na ang kanilang Ring Joint Gaskets ay naghahatid ng pangmatagalang pagiging maaasahan na mahalaga para mabawasan ang hindi planadong pagpapanatili at pagkawala ng produksyon.
Kasama sa kabuuang halaga ng pagmamay-ari (TCO) ng Ring Joint Gasket ang paunang presyo ng pagbili, ang halaga ng pag-install, ang halaga ng pagpapanatili, at ang halaga ng pagkabigo. Habang ang paunang presyo ng pagbili ng isang Ring Joint Gasket ay mas mataas kaysa sa isang malambot na gasket, ang TCO ay kadalasang mas mababa dahil ang Ring Joint Gasket ay tumatagal ng mas matagal at hindi gaanong madalas na nabigo. Ang isang solong pagkabigo ng isang malambot na gasket ay maaaring magastos ng daan-daang libong dolyar sa nawalang produksyon, habang ang isang Ring Joint Gasket ay maaaring maiwasan ang pagkabigo na iyon. Ang talahanayan sa ibaba ay nagbibigay ng paghahambing ng TCO ng Ring Joint Gasket at soft gasket sa loob ng 10 taon.
| Bahagi ng Gastos | Ring Joint Gasket | Malambot na Gasket |
| Paunang Presyo ng Pagbili (bawat unit) | $50 | $10 |
| Bilang ng mga Kapalit (10 taon) | 2 | 6 |
| Kabuuang Gastos sa Pagbili | $100 | $60 |
| Paggawa sa Pag-install (10 taon) | $200 | $600 |
| Gastos ng Pagkabigo (10 taon) | $0 | $50,000 |
| Kabuuang Halaga ng Pagmamay-ari | $300 | $50,660 |
Ipinapakita ng talahanayan na ang TCO ng Ring Joint Gasket ay makabuluhang mas mababa kaysa sa malambot na gasket, sa kabila ng mas mataas na paunang presyo ng pagbili. Ang mga matitipid ay nagmumula sa pinababang bilang ng mga kapalit, ang mas mababang paggawa sa pag-install, at ang pag-aalis ng mga gastos sa pagkabigo. Ito ang pang-ekonomiyang argumento para sa paggamit ng Ring Joint Gaskets sa mataas na presyon, mataas na temperatura na mga aplikasyon. Ang halaga ng isang kabiguan ay mas malaki kaysa sa halaga ng gasket mismo. Sa Ningbo Kaxite Sealing Materials Co., Ltd., tinutulungan namin ang aming mga customer na kalkulahin ang TCO ng kanilang mga solusyon sa sealing. Naniniwala kami na ang Ring Joint Gasket ay ang pinaka-cost-effective na solusyon para sa mga demanding application.
Tanong 1: Maaari bang magamit muli ang Ring Joint Gasket pagkatapos itong ma-compress?
Sagot: Hindi, hindi dapat gamitin muli ang Ring Joint Gasket. Kapag na-compress na ang gasket, sumailalim ito sa plastic deformation at tumigas. Ang muling paggamit nito ay hindi magbibigay ng maaasahang selyo. Dapat palitan ang gasket sa tuwing bubuksan ang flange. Ito ay isang kritikal na kasanayan sa kaligtasan. Sa Ningbo Kaxite Sealing Materials Co., Ltd., inirerekumenda namin na panatilihin ng aming mga customer ang sapat na imbentaryo ng mga ekstrang gasket upang matiyak na hindi sila natutukso na muling gumamit ng gasket sa isang emergency.
Tanong 2: Paano ko pipiliin ang tamang materyal para sa Ring Joint Gasket?
Sagot: Ang pagpili ng materyal ay nakasalalay sa likido ng proseso, temperatura ng pagpapatakbo, at kinakailangang paglaban sa kaagnasan. Para sa mababang temperatura, hindi kinakaing unti-unti, sapat na ang malambot na bakal o mababang carbon na bakal. Para sa karamihan ng mga aplikasyon ng refinery at petrochemical, inirerekomenda ang hindi kinakalawang na asero 304 o 316. Para sa mataas na temperatura o lubhang kinakaing unti-unti, maaaring kailanganin ang mga kakaibang haluang metal gaya ng Inconel o Monel. Ang aming technical team ay maaaring magbigay ng mga partikular na rekomendasyon batay sa iyong mga kondisyon sa proseso.
Tanong 3: Ano ang pagkakaiba sa pagitan ng isang uri ng R, uri ng RX, at uri ng BX na Ring Joint Gasket?
Sagot: Ang uri ng R ay ang karaniwang oval o octagonal gasket na ginagamit sa karamihan ng mga application. Ang uri ng RX ay may binagong geometry na nagbibigay ng mas epektibong selyo sa mas mataas na presyon. Ang uri ng BX ay idinisenyo para sa napakataas na presyon at may disenyong pinalakas ng presyon. Ang bawat uri ay may partikular na groove geometry at pressure rating. Ang aming pabrika ay gumagawa ng lahat ng tatlong uri, at matutulungan ka naming piliin ang tama para sa iyong aplikasyon.
Tanong 4: Paano ko malalaman kung ang isang Ring Joint Gasket ay nasira?
Sagot: Ang isang nasirang Ring Joint Gasket ay maaaring may nakikitang mga gasgas, dents, o kaagnasan. Maaari rin itong maging deformed out of round o magkaroon ng flattened cross-section. Kung ang alinman sa mga palatandaang ito ay naroroon, ang gasket ay hindi dapat gamitin. Kahit na ang isang maliit na depekto ay maaaring maiwasan ang gasket mula sa sealing ng maayos. Laging maingat na suriin ang gasket bago i-install.
Tanong 5: Ano ang pinakamataas na rating ng presyon ng Ring Joint Gasket?
Sagot: Ang pinakamataas na rating ng presyon ng isang Ring Joint Gasket ay depende sa uri at materyal. Ang mga gasket na uri ng R ay karaniwang na-rate sa 5,000 psi (345 bar). Ang mga gasket ng uri ng RX ay na-rate sa 10,000 psi (690 bar). Ang mga gasket ng uri ng BX ay na-rate sa 15,000 psi (1,034 bar) o mas mataas. Ang aktwal na rating ng presyon ay nakasalalay din sa flange rating at ang bolt load. Ang aming pabrika ay maaaring magbigay ng mga tiyak na rating ng presyon para sa bawat uri at materyal ng gasket.
Ang Ring Joint Gasket ay isang kritikal na bahagi sa pagsisikap na bawasan ang hindi planadong pagpapanatili at pagkawala ng produksyon sa mga sistemang pang-industriya na may mataas na presyon. Ang metal-to-metal seal nito, pressure-energized na disenyo, at paglaban sa blowout ay ginagawa itong pinaka-maaasahang solusyon sa sealing para sa mga demanding application. Sa pamamagitan ng pagpili ng tamang materyal, pag-install ng gasket nang maayos, at pagsunod sa isang preventive maintenance program, halos maalis ng mga operator ng planta ang mga pagkabigo na nauugnay sa gasket. Ang resulta ay mas mataas na uptime, mas mababang gastos sa pagpapanatili, at mas ligtas na kapaligiran sa pagtatrabaho.
Sa Ningbo Kaxite Sealing Materials Co., Ltd., ang aming pabrika ay gumagawa ng Ring Joint Gasket sa loob ng mahigit dalawang dekada. Nag-aalok kami ng kumpletong hanay ng mga standard at custom na gasket sa iba't ibang materyales. Ang aming teknikal na koponan ay magagamit upang tumulong sa pagpili ng materyal, pagsasanay sa pag-install, at pagsusuri sa pagkabigo. Kami ay nakatuon sa pagtulong sa aming mga customer na makamit ang pinakamataas na antas ng pagiging maaasahan at kaligtasan sa kanilang mga operasyon.
Makipag-ugnayan sa Ningbo Kaxite Sealing Materials Co., Ltd. ngayonpara matuto pa tungkol sa aming Ring Joint Gaskets at kung paano nila mababawasan ang iyong hindi planadong maintenance at pagkawala ng produksyon.
