Sa humihingi ng mga pang-industriyang kapaligiran, ang pagganap ng sealing ay mahalaga sa kaligtasan, kahusayan, at pagsunod sa kapaligiran. Kabilang sa maraming uri ng gasket na available, ang serrated gasket—kilala rin bilang Kammprofile gasket o grooved gasket—ay namumukod-tangi sa kakayahang maghatid ng maaasahang sealing sa ilalim ng matinding kondisyon ng temperatura, presyon, at thermal cycling. Ngunit ano nga ba ang isang may ngipin na gasket? Sa pangkalahatan, ito ay isang metal na gasket na may serye ng concentric serrations o grooves sa sealing surface, karaniwang natatakpan ng malambot na nakaharap na materyal tulad ng graphite, PTFE, o isang non-asbestos na materyal. Ang mga serrations ay lumilikha ng maramihang mga linya ng sealing na tumutuon sa compressive load, na tinitiyak ang isang mahigpit na seal kahit na ang mga kondisyon ng flange ay mas mababa sa perpekto. Sa Ningbo Kaxite Sealing Materials Co., Ltd., ang aming pabrika ay gumagawa ng mataas na pagganapMga Serrated Gasketsa loob ng mahigit dalawang dekada, naglilingkod sa mga industriya mula sa langis at gas hanggang sa pagproseso ng kemikal at pagbuo ng kuryente.
Ngunit paano nagpapabuti ang serrated gasket sa sealing performance kumpara sa tradisyonal na flat metal gasket o spiral wound gasket? Ang sagot ay nakasalalay sa kakaibang mekanikal na pakikipag-ugnayan nito sa mga flange surface. Kapag na-compress, ang mga serrations ay bahagyang naka-embed sa nakaharap na materyal, na lumilikha ng isang napaka-epektibong hadlang laban sa pagtagas. Ang metal core ay nagbibigay ng structural strength at resistance sa pressure, habang ang soft facing ay umaangkop sa flange imperfections at irregularities. Ang kumbinasyong ito ay nagreresulta sa pambihirang higpit na may medyo mababang bolt preload, na binabawasan ang panganib ng pagkasira ng flange at pinapasimple ang pagpapanatili. Bukod pa rito, ang serrated gasket ay nag-aalok ng superior resistance sa thermal cycling, dahil ang metal core at serrations ay tumanggap ng paggalaw nang hindi nawawala ang sealing force. Ang artikulong ito ay nagbibigay ng komprehensibong teknikal na malalim na pagsisid sa may ngipin na disenyo ng gasket, pagpili ng materyal, data ng pagganap, at mga pinakamahusay na kasanayan sa aplikasyon, na may mga detalyadong detalye mula sa malawak na portfolio ng produkto ng aming pabrika.

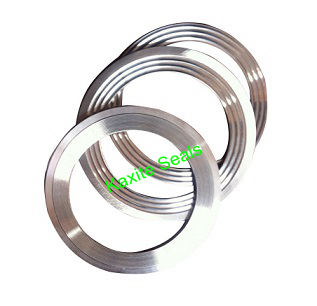

Nakukuha ng serrated gasket ang superior sealing efficiency nito mula sa prinsipyo ng stress concentration. Hindi tulad ng isang flat gasket na umaasa sa pare-parehong compression sa isang malaking lugar, ang serrated gasket ay gumagamit ng concentric, V-shaped o concentric grooves na tumutuon sa clamping force sa isang serye ng makitid, high-stress sealing lines. Kapag ang gasket ay na-compress sa pagitan ng dalawang flanges, ang mga serrations ay kumagat sa malambot na nakaharap na materyal, na lumilikha ng maraming concentric ring ng intimate contact. Ang multi-line sealing approach na ito ay lubos na nagpapatawad sa mga flange surface imperfections, tulad ng mga gasgas, corrosion pits, o minor warpage, dahil ang bawat serration ay gumaganap bilang isang independent seal. Kahit na ang isang linya ng sealing ay nakompromiso, ang natitirang mga linya ay nagpapanatili ng selyo. Ang aming pabrika saNingbo Kaxite Sealing Materials Co., Ltd. ay nagdisenyo ng aming Serrated Gasket na may optimized na groove geometry upang ma-maximize ang bilang ng mga aktibong linya ng sealing habang pinapanatili ang sapat na kapal ng metal para sa pressure resistance.
Mga pangunahing mekanismo na ginagawang superior ang disenyong may ngipin:
Ang dami ng data mula sa aming laboratoryo ay nagpapakita ng kahusayan sa kahusayan. Sa isang standardized leakage test (helium leak test, mass spectrometer), ang flat graphite gasket na may kapal na 1.6mm ay nagpakita ng leak rate na 0.03 mg/(m·s) sa flange pressure na 50 bar. Ang Serrated Gasket na may graphite na nakaharap, gamit ang parehong flange at bolt load, ay nakakuha ng leak rate na 0.001 mg/(m·s)—30 beses na mas mababa. Ang kapansin-pansing pagpapahusay na ito sa kahusayan sa sealing ay kung bakit ang Serrated Gaskets ay ipinag-uutos sa maraming mga application na may mataas na integridad, tulad ng serbisyo ng hydrogen at paghawak ng LNG, kung saan kahit na ang mga minutong pagtagas ay hindi katanggap-tanggap.
Bukod pa rito, ang serrated na disenyo ay nagpapabuti sa paglaban ng gasket sa "blowout" sa ilalim ng mataas na panloob na presyon. Ang mga serrations ay lumikha ng isang mekanikal na interlock sa nakaharap na materyal, na pumipigil dito na ma-extruded palabas ng flange gap. Ito ay isang karaniwang mode ng pagkabigo para sa mga malambot na gasket, lalo na sa mga application na may mataas na temperatura. Ang aming Serrated Gaskets ay nasubok upang makayanan ang mga panloob na presyon ng hanggang sa 250 bar nang hindi nakaharap sa extrusion, na nagbibigay ng maaasahang sealing kahit na sa mga pinaka-hinihingi na serbisyo. Ang kumbinasyong ito ng mataas na kahusayan sa sealing, resilience, at blowout resistance ang dahilan kung bakit ang serrated gasket ay naging mas pinili para sa mga kritikal na aplikasyon ng sealing sa buong mundo.
Ang pagganap ng isang may ngipin na gasket sa ilalim ng matinding mga kondisyon ay tinutukoy ng mga materyales na ginagamit para sa parehong metal core at malambot na nakaharap. Ang metal core, na karaniwang gawa sa hindi kinakalawang na asero (hal., 304, 316, 316L), ay nagbibigay ng mekanikal na lakas at spring-back na kinakailangan upang mapaglabanan ang mataas na puwersa ng pag-clamping at panloob na presyon. Ang nakaharap na materyal, na maaaring graphite, PTFE, mika, o ceramic fiber, ay nagbibigay ng conformability at chemical resistance na kailangan upang ma-seal laban sa process fluid. Sa pamamagitan ng pagpili ng naaangkop na kumbinasyon ng mga core at nakaharap na materyales, ang Serrated Gaskets ay maaaring i-engineered upang gumana sa mga temperatura mula sa cryogenic (-196°C) hanggang 1000°C (na may mica o ceramic facings) at mga pressure mula sa vacuum hanggang 350 bar. Nag-aalok ang aming pabrika sa Kaxite ng malawak na hanay ng mga kumbinasyon ng materyal upang matugunan ang mga partikular na pangangailangan ng bawat aplikasyon.
Mga pangunahing pagsasaalang-alang sa materyal para sa mga aplikasyon ng matinding kondisyon:
Upang mapatunayan ang pagganap ng aming Serrated Gasket sa ilalim ng matinding mga kondisyon, ang aming pabrika ay nagsasagawa ng isang serye ng mga uri ng pagsubok alinsunod sa mga pamantayan ng ASME B16.20, EN 13555, at DIN 28091. Kasama sa mga pagsubok na ito ang isang hot compression test (pagsukat ng relaxation sa mataas na temperatura), isang leakage test (na may helium o nitrogen sa iba't ibang pressure), at isang thermal cycling test (sa pagitan ng room temperature at ang maximum na temperatura ng serbisyo). Ang aming Serrated Gasket ay pare-parehong pumasa sa mga pagsubok na ito, na nakakamit ng mga rate ng pagtagas na nakakatugon sa pinakamahigpit na kinakailangan ng TA-Luft (Germany) at EPA (USA) na fugitive emission.
Sa isang kamakailang proyekto para sa isang refinery sa Middle East, ang aming Serrated Gaskets na may 316L core at graphite facings ay tinukoy para sa isang distillation column na tumatakbo sa 320°C at 80 bar. Ang mga gasket ay na-install sa 20 flanges na may diameters mula 4" hanggang 24". Pagkatapos ng tatlong taon ng operasyon, ang planta ay nagsagawa ng isang survey sa pagtagas at nakakita ng zero na nakikitang pagtagas mula sa mga flanges, na nagpapatunay sa pagiging maaasahan ng aming Serrated Gasket sa matinding mga kondisyon. Ang pagganap na ito, na sinamahan ng muling paggamit ng gasket (sa maraming mga kaso, ang metal core ay maaaring palitan ng bagong materyal na nakaharap), ginagawa ang may ngipin na gasket na isang napaka-epektibong solusyon para sa mapaghamong mga aplikasyon ng sealing.
Gumagawa ang Ningbo Kaxite Sealing Materials Co., Ltd. ng komprehensibong hanay ng Serrated Gaskets na idinisenyo upang matugunan ang magkakaibang pangangailangan ng mga pang-industriyang aplikasyon ng sealing. Kasama sa aming mga inaalok na produkto ang mga karaniwang sukat sa bawat ASME B16.20, EN 1514, at DIN 2697, pati na rin ang mga custom na laki para sa mga espesyal na flanges. Ang talahanayan sa ibaba ay nagbibigay ng mga pangunahing teknikal na detalye para sa aming pinakasikat na Serrated Gasket na mga uri, na ginagamit sa mga industriya ng kemikal, petrochemical, power generation, at pagpoproseso ng pagkain. Ang lahat ng mga halaga ay batay sa uri ng pagsubok ayon sa mga pamantayan ng ASME at EN. Ang aming pabrika ay maaari ding gumawa ng mga may ngipin na gasket na may mga espesyal na materyales, tulad ng mga silver-plated na core para sa mataas na temperatura na conductivity, o exfoliated graphite facings na may mataas na antas ng kadalisayan.
| Parameter | Karaniwang Graphite-Faced | Nakaharap sa PTFE | Mica-Faced (Mataas na Temp) | Ceramic-Faced (Extreme Temp) |
| Pangunahing materyal | 316L SS / 304 SS | 316L SS | Inconel 625 / 316L | Inconel 600 |
| kapal ng core (mm) | 1.5 - 3.0 mm | 1.5 - 2.5 mm | 2.0 - 3.0 mm | 2.5 - 4.0 mm |
| Lalim ng serration (mm) | 0.3 - 0.5 mm | 0.3 - 0.4 mm | 0.4 - 0.6 mm | 0.5 - 0.7 mm |
| Nakaharap sa materyal | Pinalawak na grapayt (98% min purity) | Purong PTFE (o binago) | Phlogopite mika | Ceramic fiber + mika |
| Kapal ng nakaharap (mm) | 0.3 - 0.5 mm bawat panig | 0.5 - 1.0 mm bawat panig | 0.4 - 0.6 mm bawat panig | 0.5 - 0.8 mm bawat panig |
| Saklaw ng temperatura (°C) | -196°C hanggang +450°C (inert gas) | -196°C hanggang +260°C | -196°C hanggang +800°C | -196°C hanggang +1000°C |
| Max pressure (bar) sa 25°C | 250 bar | 150 bar | 200 bar | 160 bar |
| Leakage rate (mg/(m·s)) sa 50 bar | < 0.002 | < 0.005 | < 0.003 | < 0.004 |
| Naaangkop na mga uri ng flange | RF, FF, lalaki/babae, dila/uka | RF, FF | RF, dila/uka | RF, dila/uka |
Bilang karagdagan sa mga karaniwang handog na ito, ang aming pabrika ay nagbibigay ng ilang opsyonal na feature para mapahusay ang performance at pasimplehin ang pag-install. Kabilang dito ang panloob at panlabas na centering ring (upang gawing simple ang alignment at maiwasan ang over-compression), locating ring (upang hawakan ang gasket sa lugar sa panahon ng vertical flange assembly), at isang "gas vent" na disenyo (para sa double-sided serrated gaskets upang maiwasan ang nakulong na gas). Nag-aalok din kami ng malawak na hanay ng mga custom na laki, mula 1/2" NPS hanggang 60" NPS, at mga espesyal na hugis para sa hindi karaniwang mga flanges. Ang lahat ng aming Serrated Gasket ay binibigyan ng isang detalyadong sheet ng pag-install at isang tsart ng rekomendasyon ng torque, na tinitiyak na ang gasket ay na-install nang tama para sa pinakamainam na pagganap.
Ang kontrol sa kalidad ay isang priyoridad sa aming pabrika. Ang bawat Serrated Gasket ay sumasailalim sa isang visual na inspeksyon para sa mga depekto sa ibabaw, isang dimensional na pagsusuri gamit ang CMM (Coordinate Measuring Machine) para sa mga kritikal na flanges, at isang leak test para sa mga high-pressure na application. Nagbibigay kami ng buong ulat sa kakayahang masubaybayan ng materyal, kabilang ang mga sertipiko ng mill para sa core ng metal at sertipikasyon ng kadalisayan at mga katangian ng nakaharap na materyal. Ang traceability na ito ay mahalaga para sa mga industriya na may mahigpit na mga kinakailangan sa kalidad, tulad ng nuclear at aerospace. Ang aming Serrated Gaskets ay ganap na sumusunod sa European Pressure Equipment Directive (PED) at available kasama ng CE marking kapag kinakailangan.
Kahit na ang pinakamataas na kalidad na may ngipin na gasket ay mabibigo kung hindi mai-install nang tama. Ang natatanging disenyo ng Serrated Gasket—na umaasa sa konsentrasyon ng stress at maraming linya ng sealing—ay nangangailangan ng mga partikular na pamamaraan sa pag-install upang makamit ang na-rate na pagganap nito. Kasama sa mga karaniwang error sa pag-install ang sobrang pag-ipit (na maaaring durugin ang mga serrations), hindi masyadong mahigpit (na humahantong sa pagtagas), hindi pantay na pag-load ng bolt (nagdudulot ng pagbaluktot ng flange), at pinsala sa nakaharap na materyal habang hinahawakan. Sa Ningbo Kaxite Sealing Materials Co., Ltd., nakabuo ang aming pabrika ng isang detalyadong protocol sa pag-install na na-validate sa field sa libu-libong mga installation. Ang pagsunod sa mga alituntuning ito ay nagsisiguro na ang Serrated Gasket ay naghahatid ng buong potensyal nito sa sealing at nakakamit ang inaasahang buhay ng serbisyo nito.
Mahahalagang hakbang sa pag-install para sa Serrated Gaskets:
Ang isang case study mula sa isang planta ng kemikal sa US ay naglalarawan ng kahalagahan ng tamang pag-install. Ginagamit ng planta ang aming Serrated Gaskets sa isang reactor flange na tumatakbo sa 250°C at 60 bar. Sa kabila ng mataas na kalidad na mga gasket, ang planta ay nakaranas ng pasulput-sulpot na pagtagas. Ang pagsisiyasat ay nagsiwalat na ang flange bolts ay hinihigpitan sa isang pabilog na pattern, hindi isang cross-pattern, na nagreresulta sa hindi pantay na pag-load at flange distortion. Matapos muling sanayin ang koponan ng pagpapanatili sa tamang pamamaraan ng paghigpit, ang pagtagas ay inalis, at ang mga gasket ay gumanap nang walang kamali-mali sa susunod na tatlong taon hanggang sa susunod na nakaplanong pagsasara ng pagpapanatili. Binibigyang-diin ng halimbawang ito na ang wastong pag-install ay kasinghalaga ng pagpili ng gasket.
Nag-aalok ang aming pabrika ng libreng programa sa pagsasanay sa pag-install para sa aming mga customer, na maaaring isagawa on-site o online. Sinasaklaw ng pagsasanay ang paghawak ng gasket, inspeksyon ng flange, pagkalkula ng torque, at paggamit ng hydraulic tensioning equipment. Nagbibigay din kami ng checklist sa pag-install na magagamit ng mga maintenance crew para matiyak na nakumpleto ang lahat ng hakbang. Bukod pa rito, nag-aalok kami ng re-torquing service para sa mga kritikal na flanges, kung saan binibisita ng aming mga technician ang site upang isagawa ang re-torque pagkatapos ng unang thermal cycle. Sa pamamagitan ng pamumuhunan sa wastong pag-install, masisiguro mong ang iyong Serrated Gaskets ay makakamit ang kanilang pinakamataas na pagganap at buhay ng serbisyo, na nagpoprotekta sa iyong kagamitan at tauhan.
Tanong 1: Ano ang pagkakaiba ng serrated gasket at spiral wound gasket?
Sagot: Parehong mga gasket na may mataas na pagganap, ngunit naiiba ang mga ito sa prinsipyo ng konstruksiyon at sealing. Ang spiral wound gasket ay gawa sa mga alternating layer ng metal at filler material na sugat sa spiral, na nagbibigay ng mga katangiang tulad ng spring at mataas na flexibility. Ang isang serrated gasket, sa kabilang banda, ay binubuo ng isang solidong metal na core na may concentric serrations sa ibabaw, na natatakpan ng malambot na nakaharap. Ang serrated gasket ay nag-aalok ng mas mataas na blowout resistance at hindi gaanong madaling masira sa panahon ng paghawak at pag-install. Karaniwan din itong nangangailangan ng mas mababang bolt load upang makamit ang isang seal kumpara sa spiral wound gasket na may parehong laki. Para sa mga application na may matinding thermal cycling o mataas na panloob na presyon, ang serrated gasket ay kadalasang mas pinipili dahil sa matibay nitong metal core at maraming sealing lines.
Tanong 2: Maaari bang magamit muli ang mga may ngipin na gasket pagkatapos tanggalin?
Sagot: Sa pangkalahatan, hindi namin inirerekumenda ang muling paggamit ng mga may ngipin na gasket, lalo na sa mga kritikal na serbisyo. Kapag ang gasket ay na-compress na, ang mga serrations at ang nakaharap na materyal ay kumuha ng isang set at maaaring hindi maselyuhan nang kasing epektibo kung muling gagamitin. Gayunpaman, sa ilang mga hindi kritikal, mababang presyon, mababang temperatura na mga aplikasyon, maaaring posible na muling gamitin ang gasket kung ang nakaharap na materyal ay buo pa rin at ang mga serrations ay hindi nababago. Ang metal core ay kadalasang maaaring palitan ng bagong nakaharap na materyal sa aming pabrika, na nagpapanumbalik ng gasket sa bagong kondisyon. Ang serbisyong ito ay magagamit para sa malalaking gasket kung saan mataas ang halaga ng pagpapalit. Para sa mga application na kritikal sa kaligtasan, palaging gumamit ng bagong Serrated Gasket.
Tanong 3: Ano ang pinakamataas na rating ng presyon at temperatura para sa isang may ngipin na gasket?
Sagot: Ang pinakamataas na presyon at temperatura ay nakasalalay sa mga materyales na ginamit. Sa isang 316L stainless steel core at pinalawak na graphite na nakaharap, ang aming mga may ngipin na gasket ay maaaring gumana sa mga temperatura hanggang sa 450°C (sa inert atmospheres) at pressures hanggang 250 bar. Para sa mas mataas na temperatura, ang mica-facing o ceramic-facing na bersyon ay kayang humawak ng hanggang 800°C hanggang 1000°C, ngunit bahagyang bumababa ang pressure rating. Para sa mga cryogenic application, ang gasket ay maaaring gumana sa -196°C na nakaharap sa PTFE. Mahalagang kumonsulta sa aming mga teknikal na data sheet o makipag-ugnayan sa aming pabrika sa Ningbo Kaxite Sealing Materials Co., Ltd. upang piliin ang tamang kumbinasyon ng materyal para sa iyong mga partikular na kondisyon sa pagpapatakbo.
Tanong 4: Anong flange surface finish ang kailangan para sa serrated gasket?
Sagot: Para sa pinakamainam na pagganap, ang flange surface finish ay dapat na Ra 3.2 hanggang 6.3 micrometers (125 hanggang 250 micro-inches). Ang pagtatapos na ito ay nagbibigay ng sapat na pagkamagaspang para sa mga serrations na kumagat sa nakaharap na materyal nang hindi nagdudulot ng pinsala sa nakaharap. Ang isang mas makinis na pagtatapos (hal., Ra 1.6) ay maaaring mabawasan ang friction at maging sanhi ng gasket na madulas sa panahon ng bolt-up, habang ang isang mas magaspang na pagtatapos ay maaaring humantong sa labis na pagkasira ng mukha. Nagbibigay ang aming pabrika ng mga alituntunin sa paghahanda ng flange para sa iba't ibang uri at materyales ng flange. Kung ang flange ay corroded o may malalim na mga gasgas, inirerekomenda namin ang muling pagmachining sa flange surface bago i-install ang Serrated Gasket.
Tanong 5: Paano maihahambing ang mga may ngipin na gasket sa mga gasket ng sheet (pinutol mula sa isang sheet) sa mga tuntunin ng pagganap?
Sagot: Ang mga gasket ng sheet ay mas simple at mas mura, ngunit umaasa sila sa pare-parehong compression sa isang malaking lugar at mas sensitibo sa mga iregularidad ng flange at mga variation ng bolt load. Ang mga serrated gasket ay nagbibigay ng mahusay na pagganap ng sealing, lalo na sa mataas na presyon, mataas na temperatura, at mga thermal cycling na application. Ang serrated na disenyo ay tumutuon sa pagkarga at lumilikha ng maraming linya ng sealing, na ginagawa itong mas mapagpatawad sa mga flange imperfections. Bukod pa rito, ang Serrated Gaskets ay may mas mababang creep relaxation rate, na pinapanatili ang kanilang sealing force sa paglipas ng panahon. Para sa mga kritikal na aplikasyon kung saan hindi matitiis ang pagtagas, ang Serrated Gaskets ang mas gustong piliin kaysa sa mga sheet gasket. Ang aming pabrika ay maaaring magbigay ng isang paghahambing na pagsusuri sa pagganap upang matulungan kang gumawa ng tamang pagpili.
Ang serrated gasket ay isang napatunayang solusyon para sa hinihingi na pang-industriyang sealing application, na nag-aalok ng higit na mahusay na pagganap sa pamamagitan ng natatanging serrated na disenyo, maraming linya ng sealing, at materyal na versatility. Mula sa mga high-temperature furnace hanggang sa mga cryogenic na linya ng LNG, mula sa high-pressure na singaw hanggang sa mga agresibong kemikal, ang serrated gasket ay nagbibigay ng pagiging maaasahan at kaligtasan na hinihingi ng modernong industriya. Sa Ningbo Kaxite Sealing Materials Co., Ltd., ang aming pabrika ay bumuo ng isang reputasyon para sa paghahatid ng de-kalidad na Serrated Gasket na may precision manufacturing, mahigpit na kontrol sa kalidad, at malalim na teknikal na kadalubhasaan. Nag-aalok kami ng malawak na hanay ng mga standard at custom na laki, pati na rin ang mga opsyonal na feature para pasimplehin ang pag-install at pahusayin ang performance.
